旋回破碎機滑動軸承系統養護

廣泛應用于礦山、水利和砂石骨料等領域。旋回破碎機是根據顎式破碎機的運行機理改進而來的，（構造是彈簧破碎機演變）旋回破碎機作為物料破碎處置的初級設備.將顎式破碎機的往復擺式運動改進為旋回破碎機的旋擺運動。

旋回破碎機作為一種沖擊破碎設備，工作過程中的受力情況較為復雜，經常會出現受力零件損壞，其中最常見的旋回破碎機滑動軸承的損壞失效。因此，滑動軸承的使用壽命是衡量旋回破碎機性能好壞的關鍵指標。影響旋回破碎機滑動軸承使用壽命的因素，除設備本身的材質選擇、結構強度及使用方法外，滑動軸承間隙大小也會對滑動軸承的使用壽命發生很大影響。

目前對旋回破碎機滑動軸承摩擦副的研究，國內多從材料選擇、力學分析及間隙設計合理性方面進行分析，旋回破碎機間隙使用分析，偏心套襯套選配方式的研究，旋回破碎機運動機理設計研究等，而對于滑動軸承 磨損導致間隙變化后破碎機的運行狀態和受力條件的研究較少。

旋回破碎機滑動軸承現場應用情況分析

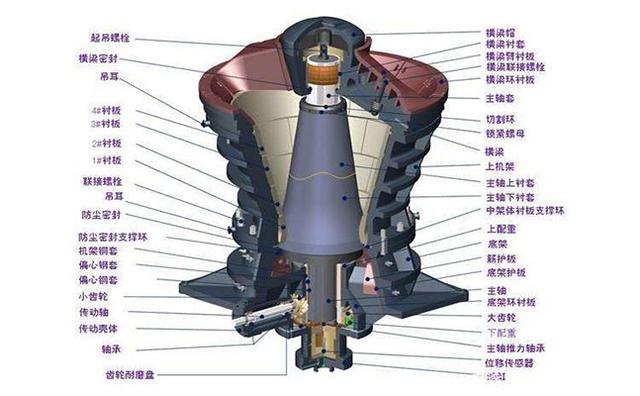

旋回破碎機使用滑動軸承主要有3個位置：橫梁套與主軸位置(滑動軸承為橫梁套),偏心銅套與主軸位置(滑動軸承為偏心銅套),偏心套與機架銅套位置(滑動軸承為機架銅套),所示。橫梁套主要損壞失效形式有兩種，一種為磨損損壞，另一種為開裂損壞，其材質為合金材料；偏心銅套和機架銅套的損壞形式為燒損，其材質為青銅材質以國外某鐵礦粗碎旋回破碎機為例，其主要性能參數。該型號破碎機通過近5年的應用，使用效果良好，產品各項性能指標滿足要求。

但是最初調試運行的1年時間內，發生過橫梁套過快磨損、偏心銅套燒套(燒損的一種形式)等情況。通過對現場損壞零件的丈量，發現滑動軸承的間隙發生了改 滑動軸承磨損間隙統計滑動軸承位置分析對象設計間隙1年后間隙橫梁套與主軸橫梁套偏心銅套與主軸偏心銅套B偏心套與機架銅套機架銅套建立分析模型根據現場丈量的數據，通過有限元分析軟件建立模型，旋回破碎機實體模型由軟件建立后導入。為便于劃分網格，將螺栓、倒角等非重要細節特征簡化。

模型主要分析對象有：橫梁套、主軸、偏心銅套、機架銅套、上摩擦盤、中摩擦盤和下摩擦盤。為1.橫梁套　2.主軸　3.偏心銅套　4.機架銅套　5.上摩擦盤了能夠更好地表示結合面的實際情況，主軸、橫梁套 6.中摩擦盤　7.下摩擦盤和偏心銅套結合面，上摩擦盤和中摩擦盤的結合面，橫梁套與主軸的間隙偏心銅套與主軸的間隙需要劃分較高密度網格；而遠離結合面的區域劃分較—偏心套與機架銅套的間隙圖。
